Hướng dẫn đầy đủ để mua các công tắc thay đổi phổ quát: Từ nguyên tắc đến lựa chọn và ứng dụng (Phần 2)

Các loại chính và loạt các công tắc thay đổi phổ quát

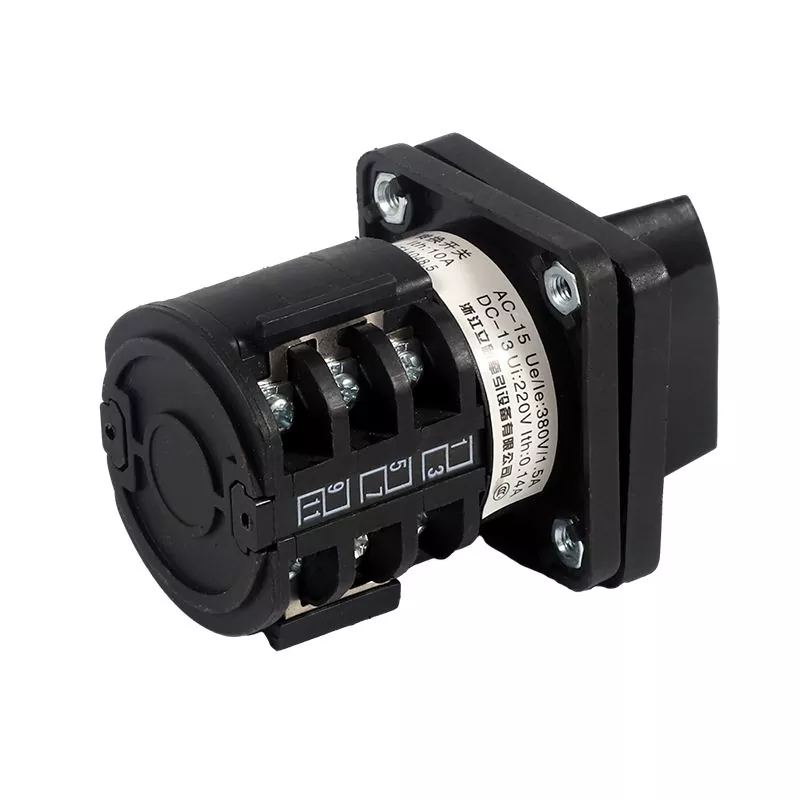

Phổ quátChuyển đổi công tắcđã hình thành nhiều loạt và loại theo đặc điểm cấu trúc của chúng, kịch bản ứng dụng và các thông số kỹ thuật. Hiểu các đặc điểm và phạm vi áp dụng của các loại khác nhau này là rất quan trọng để lựa chọn chính xác. Chuyển đổi phổ biến phổ biến trên thị trường trong nước chủ yếu bao gồm loạt LW5 LW26 LW30 LW12, mỗi loạt có trường ứng dụng và đặc điểm kỹ thuật cụ thể.

Sê -ri LW5 là một trong những công tắc thay đổi phổ quát được sử dụng rộng rãi nhất, đặc biệt phù hợp với các mạch với AC 50Hz, điện áp lên tới 500V và điện áp DC lên tới 440V. Một loạt các công tắc này không chỉ có thể được sử dụng để chuyển đổi các mạch điều khiển điện, mà còn có thể điều khiển trực tiếp các động cơ không đồng bộ của con sóc ba pha với điện áp 380V, 5,5kW trở xuống, để đạt được sự khởi đầu, chuyển đổi có thể đảo ngược và thay đổi tốc độ động cơ đa tốc độ và các chức năng khác. Sê -ri LW5 có thể được chia thành hai loại theo mục đích: điều khiển lệnh chính và điều khiển động cơ; Theo chế độ hoạt động, nó có thể được chia thành loại định vị và loại tự khởi động; Từ sự xuất hiện của người vận hành, có hai loại: loại núm và loại tay cầm bóng. Tuổi thọ cơ học của loạt công tắc này có thể đạt tới 100 × 10⁴ và tuổi thọ điện là 20 × 10⁴, với độ tin cậy cao.

Công tắc thay đổi toàn cầu LW26 là một thành phần điều khiển điện đa năng, chủ yếu phù hợp cho các mạch điện với AC 50Hz, định mức điện áp hoạt động 440V trở xuống, điện áp DC 240V trở xuống, và được xếp hạng dòng điện từ 10a đến 160A. Chuỗi sản phẩm này có thông số kỹ thuật đầy đủ và các cấp hiện tại bao gồm 10a, 20a, 25a, 32a, 63a, 125a và 160a và các tùy chọn khác, có thể đáp ứng nhu cầu kiểm soát của các tải năng lượng khác nhau. Điện áp cách nhiệt định mức đạt 660V, với hiệu suất cách ly điện tốt. Tuổi thọ cơ học có thể đạt 0,1 × 10⁶ lần, tuổi thọ điện là 0,03 × 10⁶ và tần số hoạt động là 120 lần/giờ, phù hợp với các trường hợp mạch không được kết nối hoặc ngắt kết nối.

Dòng LW30 UniversalChuyển đổi công tắclà một thành phần điều khiển điện đa mục đích, chủ yếu phù hợp cho các mạch điện có AC 50Hz, được định mức điện áp hoạt động dưới 440V, điện áp DC dưới 240V và dòng điện được đánh giá từ 20A đến 100A. Chuỗi sản phẩm này có thông số kỹ thuật đầy đủ và các cấp hiện tại bao gồm 20a, 25a, 32a, 40a, 63a, 80a và 100A và các tùy chọn khác, có thể đáp ứng nhu cầu kiểm soát của các tải năng lượng khác nhau. Điện áp cách nhiệt định mức đạt 690V, với hiệu suất cách ly điện tốt. Sản phẩm áp dụng thiết kế mô-đun và các khối tiếp xúc khác có thể được thêm vào khối tiêu chuẩn 3 cực mà không cần loại bỏ toàn bộ công tắc, điều này giúp cải thiện đáng kể sự thuận tiện của việc cài đặt và bảo trì.

Sê-ri LW12-16 là một công tắc thay đổi phổ biến được sử dụng rộng rãi khác, chủ yếu được sử dụng trong các mạch với AC 50Hz, định mức điện áp làm việc 380V trở xuống, điện áp DC 220V trở xuống. Sê-ri này không chỉ có thể chuyển đổi các mạch điều khiển điện và dụng cụ đo điện, mà còn điều khiển trực tiếp các động cơ không đồng bộ của con sóc ba pha từ 5,5kW trở xuống. Sê-ri LW12-16 được chia thành hai loại theo cách sử dụng của nó: điều khiển lệnh chính và điều khiển động cơ trực tiếp; Theo chế độ hoạt động, nó đa dạng hơn, bao gồm loại định vị, loại tự khởi động, định vị loại tự khởi động và định vị tự khởi động lại với loại thiết bị khóa. Sự đa dạng này cho phép loạt LW12-16 thích ứng với các nhu cầu kiểm soát phức tạp hơn.

Ngoài loạt dòng chính ở trên, còn có một số công tắc thay đổi phổ biến mục đích đặc biệt ** trên thị trường, chẳng hạn như sê-ri LW36-D, phù hợp cho các mạch điện với 50Hz, định mức điện áp hoạt động 440V trở xuống, điện áp DC 240V trở xuống. Loại công tắc này thường có các yêu cầu thích ứng môi trường nghiêm ngặt hơn, chẳng hạn như có thể hoạt động bình thường trong môi trường mà nhiệt độ không khí xung quanh không vượt quá +40 và nhiệt độ trung bình trong vòng 24 giờ không vượt quá +35 và độ cao của vị trí cài đặt không vượt quá 2000m.

Từ quan điểm bảo vệ, phổ quátChuyển đổi công tắccó thể được chia thành hai loại: loại mở và loại bảo vệ; Theo loại tay cầm, có bốn loại: núm, thông thường, công cụ máy móc và hình súng. Những thiết kế ngoại hình khác nhau này không chỉ ảnh hưởng đến tính thẩm mỹ của công tắc, mà còn liên quan chặt chẽ đến môi trường sử dụng và sự thuận tiện hoạt động của nó. Ví dụ, các công tắc bảo vệ phù hợp hơn cho môi trường bụi hoặc ẩm, trong khi tay cầm hình khẩu súng thuận tiện cho hoạt động trong không gian nhỏ.

Với sự tiến bộ của công nghệ, một số công tắc thay đổi phổ quát mới cũng đã thêm các chức năng thông minh, chẳng hạn như đèn báo để hiển thị trạng thái chuyển đổi, khóa điện tử tích hợp để ngăn chặn sai lệch và giao diện giám sát từ xa. Mặc dù các chức năng này làm tăng chi phí, chúng cho thấy những lợi thế rõ ràng trong một số trường hợp có yêu cầu cao về an toàn và khả năng giám sát, như quá cảnh đường sắt, các tòa nhà thông minh, v.v.

Hiểu các đặc điểm của các loại và loạt khác nhau này là cơ sở cho việc lựa chọn chính xác các công tắc thay đổi phổ quát. Khi thực sự chọn một sản phẩm, ngoài việc xem xét các đặc điểm loạt, cũng cần phải tiến hành đánh giá toàn diện dựa trên các kịch bản ứng dụng cụ thể, loại tải, tần suất vận hành và các yếu tố khác để chọn sản phẩm phù hợp nhất.
