Hướng dẫn đầy đủ để mua các công tắc thay đổi toàn cầu: Từ nguyên tắc đến lựa chọn và ứng dụng (Phần 3)

Các thông số kỹ thuật chính của các công tắc thay đổi phổ quát

Hiểu chính xác và đánh giá các tham số kỹ thuật của các công tắc thay đổi phổ quát là liên kết cốt lõi trong quá trình lựa chọn. Các tham số này không chỉ xác định liệu công tắc có thể đáp ứng các yêu cầu ứng dụng hay không, mà còn ảnh hưởng trực tiếp đến sự an toàn và độ tin cậy của hệ thống. Các tham số kỹ thuật chính của các công tắc thay đổi phổ quát bao gồm các tham số điện, thông số cơ học, các tham số khả năng thích ứng môi trường và các khía cạnh khác, cần được xem xét toàn diện.

Điện áp định mức và dòng điện là các tham số điện cơ bản nhất, trực tiếp xác định khả năng tải của công tắc. Một loạt khác nhau của phổ quátChuyển đổi công tắccó các giá trị định mức khác nhau. Ví dụ, sê -ri LW5 phù hợp với các mạch với AC 50Hz, điện áp lên tới 500V, điện áp DC lên tới 440V và dòng nóng đã thỏa thuận của nó là 16A. Sê -ri LW6 chủ yếu phù hợp với các mạch AC và DC với AC 50Hz, được định mức điện áp hoạt động lên tới 380V, điện áp DC lên tới 220V và dòng điện được định mức thường là 5A hoặc ít hơn. Mặc dù sê-ri LW12-16 cũng phù hợp với các mạch với AC 50Hz, điện áp 380V trở xuống, và điện áp DC 220V trở xuống, dòng điện được định mức của nó có thể đạt đến 16A và nó có thể điều khiển trực tiếp các động cơ không đồng bộ của con sóc ba pha là 5,5kW và dưới. Khi chọn, cần phải đảm bảo rằng giá trị định mức của công tắc lớn hơn hoặc bằng giá trị dự kiến ​​tối đa trong ứng dụng thực tế và để lại một biên độ an toàn nhất định.

Khả năng tạo và phá vỡ phản ánh khả năng của công tắc để cắt mạch một cách an toàn trong các điều kiện bất thường (như ngắn mạch). Tham số này đặc biệt quan trọng đối với các ứng dụng như điều khiển động cơ, bởi vì dòng điện tăng lớn sẽ xuất hiện khi động cơ khởi động hoặc gian hàng. Khả năng tạo và phá vỡ của công tắc dòng LW5 để điều khiển động cơ thường được đưa ra trong bảng và người dùng cần chọn theo loại tải cụ thể. Nói chung, các công tắc được sử dụng để điều khiển động cơ đòi hỏi khả năng tạo và phá vỡ cao hơn so với các công tắc được sử dụng để chuyển đổi đường thông thường.

Tần số hoạt động là một tham số quan trọng khác, cho biết số lượng hoạt động cho phép theo chuyển đổi trên mỗi đơn vị thời gian. Ví dụ, tần số hoạt động bình thường được cho phép bởi dòng LW5 là 120 lần/h. Đối với các trường hợp yêu cầu hoạt động thường xuyên, chẳng hạn như điều khiển công cụ máy móc hoặc thiết bị kiểm tra, các mô hình cho phép chọn tần số hoạt động cao hơn, nếu không, tuổi thọ của công tắc sẽ được rút ngắn hoặc thậm chí dẫn đến lỗi sớm. Đồng thời, các ứng dụng có tần số hoạt động cao cũng cần xem xét thiết kế vật liệu và cấu trúc của các tiếp điểm để đảm bảo đủ thời lượng điện.

Đời sống cơ học và đời sống điện phản ánh trực tiếp độ bền và độ tin cậy của công tắc. Cuộc sống cơ học đề cập đến số lượng hoạt động mà công tắc có thể chịu được mà không cần điện, trong khi cuộc sống điện đề cập đến số lượng hoạt động dưới tải được xếp hạng. Hai tham số này thường khá khác nhau. Ví dụ, tuổi thọ cơ học của công tắc dòng LW5 là 100 × 10⁴ lần, trong khi tuổi thọ điện là 20 × 10⁴ lần. Trong các ứng dụng thực tế, tuổi thọ của công tắc cũng bị ảnh hưởng bởi nhiều yếu tố như loại tải, điều kiện môi trường và chế độ vận hành. Do đó, lề thích hợp nên được bảo lưu khi chọn.

Số lượng và sự kết hợp của các tiếp điểm xác định độ phức tạp của mạch mà công tắc có thể điều khiển. Hệ thống liên lạc của phổ quátChuyển đổi công tắcthường bao gồm nhiều phần. Ví dụ, sê-ri LW5 có 1-16 phần để lựa chọn và công tắc điều khiển tổng thể LW12-16 có 1-12 phần với tổng số 12 cấu hình. Mỗi liên hệ có thể có các kết hợp bật tắt khác nhau. Bằng cách áp dụng nhiều tiếp điểm, logic điều khiển phức tạp có thể đạt được. Khi chọn, cần xác định số lượng liên hệ cần thiết và phương pháp kết hợp theo các yêu cầu kiểm soát thực tế, để đáp ứng các yêu cầu chức năng và tránh sự phức tạp không cần thiết và tăng chi phí.

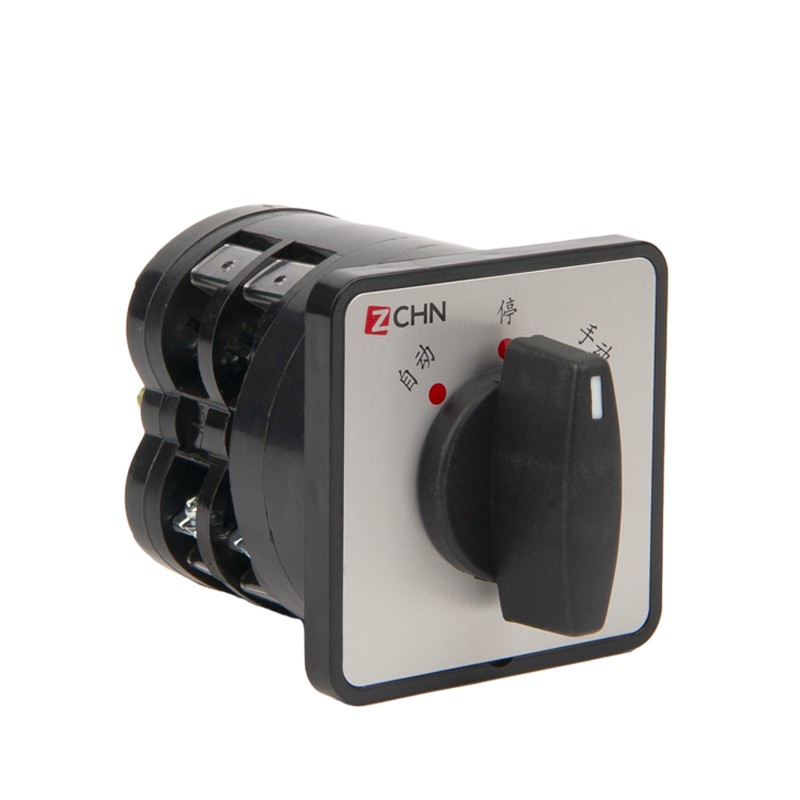

Các đặc điểm của góc hoạt động và định vị là các tham số quan trọng duy nhất đối với phổ quátChuyển đổi công tắc. Các loại công tắc khác nhau có các góc vận hành khác nhau. Ví dụ, sê -ri LW26 có 30 °, 45 ° và 90 °. Các đặc điểm định vị xác định cách xử lý được giữ ở các vị trí khác nhau. Phương pháp định vị chung bao gồm:

- Định vị điểm một điểm: Tay cầm chỉ có một vị trí cố định.

- Định vị đa điểm: Tay cầm có thể được sửa ở nhiều góc.

- Tự phục hồi: Tay cầm tự động trở về vị trí ban đầu sau khi được phát hành.

-Định vị và kết hợp tự phục hồi: Một số vị trí được định vị và một số vị trí là tự khởi động.
