Hướng dẫn đầy đủ để mua các công tắc thay đổi phổ quát: Từ các nguyên tắc đến lựa chọn và ứng dụng (i)

Là một thành phần chính trong các hệ thống điều khiển điện, phổ quátChuyển đổi công tắcđược sử dụng rộng rãi trong tự động hóa công nghiệp, hệ thống điện, xây dựng điện và các lĩnh vực khác. Bài viết này sẽ bắt đầu từ các nguyên tắc cơ bản của các công tắc thay đổi phổ quát, giới thiệu một cách có hệ thống phân loại, thông số kỹ thuật, điểm lựa chọn, biện pháp phòng ngừa cài đặt và kịch bản ứng dụng điển hình, giúp các kỹ sư và kỹ thuật viên hiểu đầy đủ thành phần điện quan trọng này và cung cấp hướng dẫn chuyên nghiệp cho các dự án thực tế của họ trong các dự án thực tế.

Tổng quan và nguyên tắc làm việc của chuyển đổi toàn cầu chuyển đổi

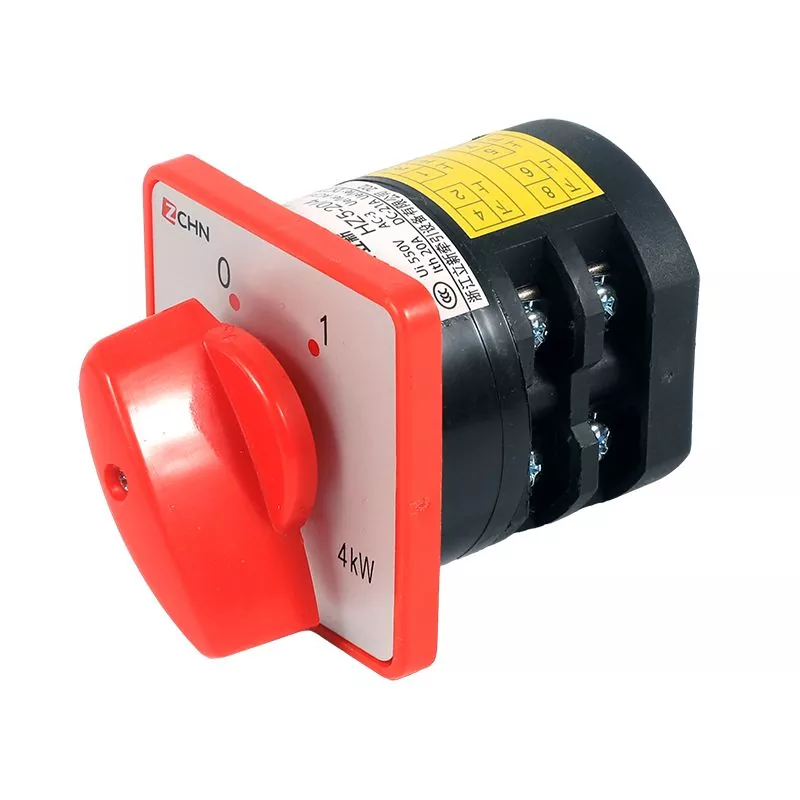

Phổ quátChuyển đổi công tắclà một thiết bị điện chính điều khiển đa thiết bị, nhiều giai đoạn, đa mạch, đóng vai trò quan trọng trong các hệ thống điều khiển điện. Khi tay cầm hoạt động được quay, cơ chế CAM bên trong công tắc được điều khiển để xoay, để các tiếp điểm được đóng hoặc ngắt kết nối theo thứ tự được xác định trước để nhận ra các chức năng điều khiển và chuyển đổi của mạch. Công tắc này được gọi là "phổ quát" vì nó có thể thích ứng với nhiều nhu cầu kiểm soát và đáp ứng các yêu cầu kiểm soát của các mạch phức tạp thông qua các kết hợp tiếp xúc và phương pháp vận hành khác nhau.

Về mặt cấu trúc, công tắc truyền phổ quát bao gồm nhiều nhóm thành phần tiếp xúc có cùng cấu trúc, chủ yếu bao gồm các thành phần lõi như cơ chế vận hành, thiết bị định vị, hệ thống tiếp xúc, trục quay và tay cầm. Trong số đó, hệ thống liên lạc áp dụng thiết kế cấu trúc cầu liên lạc phá vỡ kép và tiếp xúc di chuyển có chức năng điều chỉnh tự động để đảm bảo đồng bộ hóa trong và tắt; Các tiếp xúc tĩnh được cài đặt trong một ghế tiếp xúc chuyên dụng. Thiết kế cấu trúc cẩn thận này đảm bảo độ tin cậy và tuổi thọ dài của công tắc.

Nguyên tắc làm việc của công tắc chuyển giao toàn cầu dựa trên hành động cơ học của cơ chế CAM. Khi người vận hành xoay tay cầm, cam bên trong được điều khiển để xoay qua trục quay và hình dạng cụ thể của cam sẽ xác định trạng thái bật và tắt của tiếp xúc ở các vị trí khác nhau. Vì cam có thể được thiết kế thành nhiều hình dạng khác nhau, nó có thể nhận ra các chuỗi hành động tiếp xúc phức tạp để đáp ứng các nhu cầu kiểm soát đa dạng. Phương pháp liên kết cơ học này vừa trực quan vừa đáng tin cậy, đó là một lý do quan trọng cho tuổi thọ của công tắc chuyển giao phổ biến.

Trong các hệ thống điện, các công tắc chuyển giao toàn cầu chủ yếu thực hiện các chức năng sau:

- Chuyển đổi mạch: Chuyển đổi giữa nhiều mạch, chẳng hạn như chuyển đổi nguồn, truyền tải, v.v.

- Kiểm soát đo lường: Được sử dụng để điều khiển phép đo pha của vôn kế và ampeer

- Điều khiển động cơ: Kiểm soát trực tiếp sự khởi đầu, quy định tốc độ và đảo ngược động cơ dung lượng nhỏ

- Hoạt động điều khiển từ xa: Là một công tắc điều khiển từ xa cho thiết bị phân phối điện

- Chuyển đổi tín hiệu: Nhận ra chuyển đổi tín hiệu và kết hợp trong các hệ thống điều khiển phức tạp

Vị trí hoạt động của tay cầm của phổ quátChuyển đổi công tắcthường được biểu thị theo các góc, và các loại công tắc khác nhau có các góc định vị và đặc điểm hoạt động khác nhau. Theo các phương pháp vận hành khác nhau, nó có thể được chia thành hai loại cơ bản: loại định vị và loại tự khởi động. Công tắc định vị sẽ vẫn ở một vị trí nhất định sau khi tay cầm được di chuyển đến một vị trí nhất định, trong khi công tắc tự dự phòng sẽ tự động trở về vị trí ban đầu sau khi tay được giải phóng. Sự đa dạng này cho phép chuyển đổi chuyển giao toàn cầu để thích ứng với các thói quen hoạt động và yêu cầu kiểm soát khác nhau.

Với sự phát triển của công nghệ điện, công tắc thay đổi phổ quát hiện đại đã liên tục tích hợp các vật liệu mới và các quy trình mới trên cơ sở duy trì các nguyên tắc cơ bản không thay đổi, do đó, hiệu suất, độ tin cậy và tuổi thọ dịch vụ của chúng đã được cải thiện đáng kể, trở thành một thành phần không thể thiếu và quan trọng trong lĩnh vực kiểm soát điện.
