Giới thiệu toàn diện về chuyển đổi thay đổi toàn cầu LW30

LW30 Series UniversalChuyển đổi công tắclà một sản phẩm hiệu suất cao được sử dụng rộng rãi trong trường kiểm soát điện của Trung Quốc. Nó được sản xuất bởi nhiều công ty điện nổi tiếng, bao gồm Changxin Brand, Changjiang Electric và các thương hiệu khác. Với cấu trúc nhỏ gọn, các chức năng đa dạng và hiệu suất đáng tin cậy, loạt sản phẩm này đã trở thành một lựa chọn lý tưởng cho thiết bị thông gió, hệ thống điều hòa không khí và kiểm soát bơm nước. Sau đây là phần giới thiệu toàn diện về dòng LW30 từ nhiều chiều như tham số kỹ thuật, tính năng sản phẩm và trường ứng dụng.

1. Tổng quan về sản phẩm và các tham số cơ bản

LW30 Series UniversalChuyển đổi công tắclà một thành phần điều khiển điện đa mục đích, chủ yếu phù hợp cho các mạch điện có AC 50Hz, được định mức điện áp hoạt động dưới 440V, điện áp DC dưới 240V và dòng điện được đánh giá từ 20A đến 100A. Sản phẩm tuân thủ tiêu chuẩn quốc gia GB14048.3 và tiêu chuẩn quốc tế IEC60947-3, và có sự công nhận thị trường tốt và khả năng tương thích quốc tế.

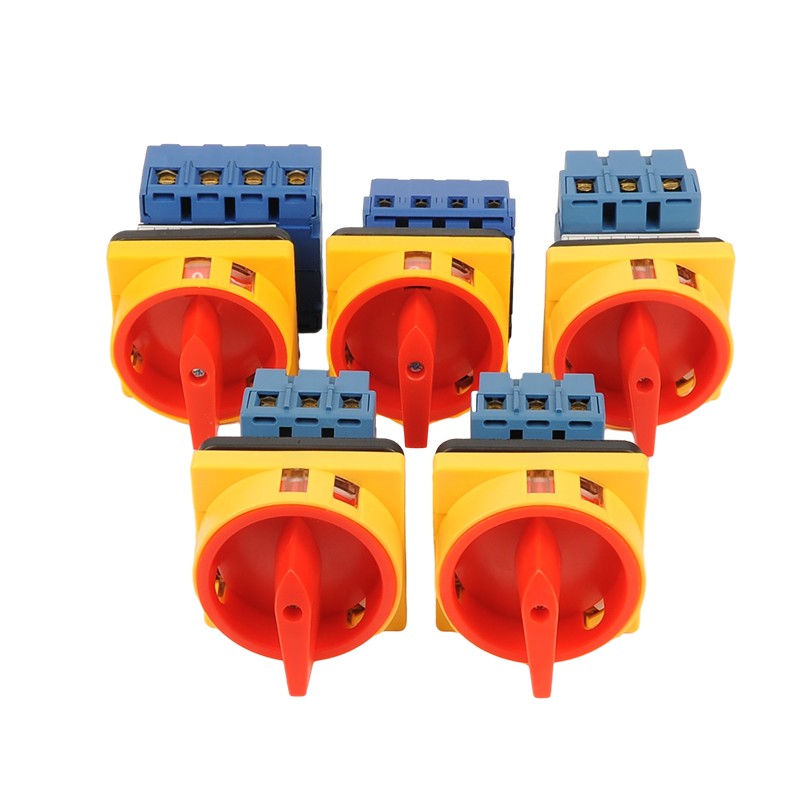

Chuyển đổi công tắc

Chuỗi sản phẩm này có một loạt các thông số kỹ thuật, bao gồm các mức hiện tại là 20A, 25A, 32A, 40A, 63A, 80A và 100A, có thể đáp ứng các yêu cầu kiểm soát của các tải điện khác nhau. Điện áp cách nhiệt định mức đạt 690V, với hiệu suất cách ly điện tốt. Sản phẩm áp dụng thiết kế mô-đun và các khối tiếp xúc khác có thể được thêm vào khối tiêu chuẩn 3 cực mà không phải tháo toàn bộ công tắc, điều này giúp cải thiện đáng kể sự thuận tiện của việc cài đặt và bảo trì.

2. Tính năng sản phẩm và lợi thế thiết kế

Sê -ri LW30 Chuyển đổi công tắcCó nhiều tính năng thiết kế nổi bật và lợi thế hiệu suất:

(1) Cấu trúc nhỏ gọn và kích thước nhỏ: Thiết kế được tối ưu hóa làm giảm kích thước sản phẩm trong khi đảm bảo hiệu suất, giúp dễ dàng cài đặt trong một không gian hạn chế. Kích thước bảng điều khiển có các thông số kỹ thuật khác nhau như 64 × 64mm tùy thuộc vào mô hình.

.

(3) Hiệu suất điện tuyệt vời: Khoảng cách cách điện lớn hơn các công tắc khác cùng loại và tốc độ ngắt kết nối nhanh, phù hợp cho cả mạch AC và DC.

.

(5) Thiết kế độ tin cậy cao: Lựa chọn vật liệu là tinh tế, hiệu suất cách nhiệt là tốt và hệ thống liên lạc sử dụng các vật liệu chất lượng cao để đảm bảo độ tin cậy lâu dài.

(6) Khả năng mở rộng mô -đun: Thiết kế mô -đun cho phép thêm các khối tiếp xúc bổ sung mà không cần tháo rời công tắc, tạo điều kiện cho việc mở rộng hệ thống và điều chỉnh chức năng.

3. Thông số kỹ thuật

Sê -ri LW30 có các thông số kỹ thuật phong phú và toàn diện và các mô hình khác nhau được tối ưu hóa cho các kịch bản ứng dụng khác nhau:

(1) Các thông số điện định mức:

- Điện áp cách nhiệt định mức: 690V

- Điện áp hoạt động định mức: AC 440V, DC 240V

- Dòng nhiệt được xếp hạng (ITH): 20A đến 100A

- Dòng điện hoạt động định mức (LE): 240V/440V

(2) Khả năng tải:

- Ứng dụng AC-21A: 20A đến 100A

- Ứng dụng AC-22A: 20A đến 100A

- Ứng dụng AC-23A: 15A đến 70A (tương ứng với nguồn 4kW đến 37kW)

- Ứng dụng AC-3 (điều khiển động cơ): 11.7a đến 57A (tương ứng với công suất 3kW đến 30kW)

(3) Đặc điểm cơ học:

- Tần suất hoạt động: 120 lần/giờ

- Cuộc sống cơ học: 0,1 × 10⁶ lần

- tuổi thọ điện: 0,03 × 10⁶ lần

(4) Kích thước cài đặt:

- Kích thước mô hình cài đặt bảng điều khiển Kích thước: 64 × 42 × 54mm đến 64 × 70 × 80mm

- Khoảng cách lỗ cài đặt: 48 × 48mm

- Đường kính lỗ cài đặt: φ10mm hoặc φ4.2mm

(5) Khả năng thích ứng môi trường:

- Nhiệt độ môi trường làm việc: -5 ℃ đến +40 ℃

- Nhiệt độ trung bình trong vòng 24 giờ không vượt quá +35 ℃

- Độ cao không vượt quá 2000 mét

4. Khu vực ứng dụng chính

Dòng LW30 UniversalChuyển đổi công tắcđược sử dụng rộng rãi trong nhiều lĩnh vực do hiệu suất tuyệt vời và khả năng thích ứng rộng:

(1) Hệ thống HVAC:

- Kiểm soát công tắc chính của thiết bị thông gió

- Chuyển đổi chế độ của hệ thống điều hòa không khí

- Bắt đầu và dừng kiểm soát hệ thống bơm nước

(2) Lĩnh vực kiểm soát công nghiệp:

- Kiểm soát trực tiếp động cơ AC công suất nhỏ (tối đa 37kW)

- Chuyển đổi thiết bị kiểm tra để lựa chọn và chuyển đổi mạch thử nghiệm

- Kiểm soát đo lường thay đổi pha của dụng cụ đo điện

(3) Hệ thống phân phối điện:

- Công tắc điều khiển từ xa của thiết bị phân phối điện

- Thiết bị chuyển đổi năng lượng để hiện thực hóa việc chuyển đổi nguồn điện chính và dự phòng

- Công tắc điều khiển mạch để nhận ra việc chuyển đổi các trạng thái mạch khác nhau

(4) Các dịp ứng dụng đặc biệt:

- Các mô hình với khóa cửa có thể được sử dụng để quản lý điện cho các thiết bị quan trọng

- Các mô hình bảo vệ phù hợp cho các dịp với các yêu cầu bảo vệ nhất định

- Kiểm soát và chuyển đổi mạch DC

5. Hướng dẫn lựa chọn và phân loại mô hình

Sê -ri LW30 có thể được chia thành nhiều mô hình theo cấp độ hiện tại và phương thức cài đặt. Người dùng có thể chọn theo nhu cầu thực tế:

(1) Chọn theo cấp độ hiện tại:

-Ứng dụng hiện tại nhỏ (20A-32A): LW30-20, LW30-25, LW30-32

-Ứng dụng hiện tại trung bình (40A-63A): LW30-40, LW30-63

-Ứng dụng hiện tại lớn (80A-100A): LW30-80, LW30-100

(2) Chọn theo phương thức cài đặt:

- Loại gắn bảng điều khiển: Thích hợp cho bảng điều khiển của bảng điều khiển

- Loại lắp cơ sở: có thể được cài đặt trên đường ray tiêu chuẩn 35mm

- Loại gắn lỗ đơn: Thích hợp cho các dịp có không gian hạn chế

- Loại lắp cơ sở với khóa cửa: Được sử dụng trong những dịp mà không cần phải ngăn chặn sai

(3) Chọn theo chức năng đặc biệt:

- Loại tiêu chuẩn: Đáp ứng các yêu cầu kiểm soát cơ bản

- Loại bảo vệ: Với vỏ bảo vệ, phù hợp cho môi trường khắc nghiệt

- Loại có thể khóa: Được trang bị cơ chế ổ khóa để ngăn chặn hoạt động trái phép

6. Các biện pháp phòng ngừa để cài đặt và sử dụng

Để đảm bảo hoạt động an toàn và đáng tin cậy của các công tắc thay đổi loạt LW30, các biện pháp phòng ngừa sau đây phải được thực hiện trong quá trình cài đặt và sử dụng:

(1) Kiểm tra trước khi cài đặt:

- Xác nhận rằng mô hình chuyển đổi khớp với tải

- Kiểm tra xem sự xuất hiện của công tắc có còn nguyên hay không và liệu cơ chế vận hành có linh hoạt không

- Kiểm tra xem các thông số điện có đáp ứng các yêu cầu của hệ thống không

(2) Yêu cầu cài đặt:

- Mở lỗ hoàn toàn theo kích thước sản phẩm

- Đảm bảo rằng bề mặt lắp đặt phẳng để tránh nồng độ căng thẳng

- Các thiết bị đầu cuối dây nên được kết nối chắc chắn để tránh các kết nối lỏng lẻo

(3) sử dụng môi trường:

- Tránh sử dụng trong môi trường ẩm ướt, bụi hoặc ăn mòn

- Nhiệt độ môi trường không được vượt quá phạm vi được chỉ định của sản phẩm

- Kiểm tra trạng thái chuyển đổi thường xuyên và làm sạch bụi theo thời gian

(4) Bảo trì:

- Kiểm tra trạng thái liên hệ thường xuyên và làm sạch danh bạ nếu cần

- Kiểm tra xem cơ chế vận hành có linh hoạt hay không và thêm chất bôi trơn nếu cần thiết

- Các công tắc không được sử dụng trong một thời gian dài nên được vận hành nhiều lần thường xuyên để duy trì tính linh hoạt của cơ chế

Dòng LW30 UniversalChuyển đổi công tắcđã trở thành một lựa chọn quan trọng trong lĩnh vực kiểm soát công nghiệp với hiệu suất toàn diện, các mô hình đa dạng và khả năng ứng dụng rộng rãi. Cho dù đó là điều khiển điện truyền thống hoặc hệ thống tự động hóa hiện đại, dòng LW30 có thể cung cấp các giải pháp đáng tin cậy và linh hoạt. Thông qua lựa chọn hợp lý và cài đặt và sử dụng chính xác, lợi thế hiệu suất của nó có thể được sử dụng đầy đủ để cung cấp các bảo đảm hoạt động an toàn và đáng tin cậy cho các hệ thống điều khiển điện khác nhau.
