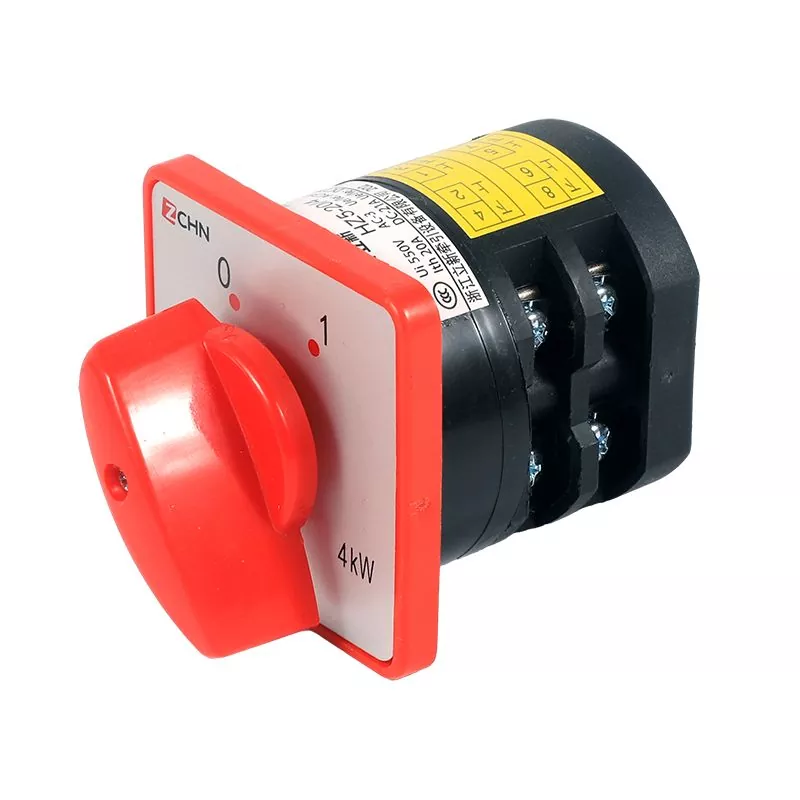

Nguyên tắc cấu trúc của công tắc chuyển đổi là gì?

Hệ thống tiếp xúc của công tắc truyền bao gồm một số ghế tiếp xúc tĩnh được nhúng trong vỏ cách điện và tiếp xúc di chuyển trong khung di động. Tiếp xúc di chuyển là một cây cầu tiếp xúc loại break break kép, xoay đến các vị trí khác nhau cùng với trục được gắn với một tay cầm để kết nối hoặc ngắt kết nối mạch. Cơ chế định vị áp dụng cấu trúc ratchet thẻ con lăn, được trang bị các phần giới hạn khác nhau, có thể thu được các công tắc của các bánh răng khác nhau. Công tắc chuyển đổi được lắp ráp từ nhiều lớp vỏ cách điện, có thể được sắp xếp theo cách ba chiều, giảm khu vực lắp đặt. Cấu trúc đơn giản, nhỏ gọn và hoạt động là an toàn và đáng tin cậy.

Công tắc chuyển đổi có thể bao gồm các công tắc với các phương thức kết nối khác nhau theo các yêu cầu của mạch để thích ứng với các yêu cầu của các mạch khác nhau. Trong các hệ thống kiểm soát và đo lường, chuyển đổi mạch có thể đạt được bằng cách sử dụng công tắc chuyển đổi. Ví dụ, việc chuyển đổi nguồn điện cho thiết bị điện, chuyển đổi chuyển tiếp và ngược của động cơ điện, và chuyển đổi điện áp và dòng điện trong các mạch đo. Thay thế công tắc dao bằng công tắc chuyển đổi không chỉ đơn giản hóa mạch điều khiển hoặc đo lường, mà còn tránh các lỗi hoạt động và giảm số lượng thành phần được sử dụng.

Công tắc chuyển là sự phát triển của công tắc dao và sự khác biệt của nó là công tắc dao hoạt động theo chuyển động mặt phẳng thẳng đứng, trong khi công tắc chuyển chuyển quay trong chuyển động mặt phẳng ngang và có thể được thực hiện thành một công tắc đa bánh răng tiếp xúc.
