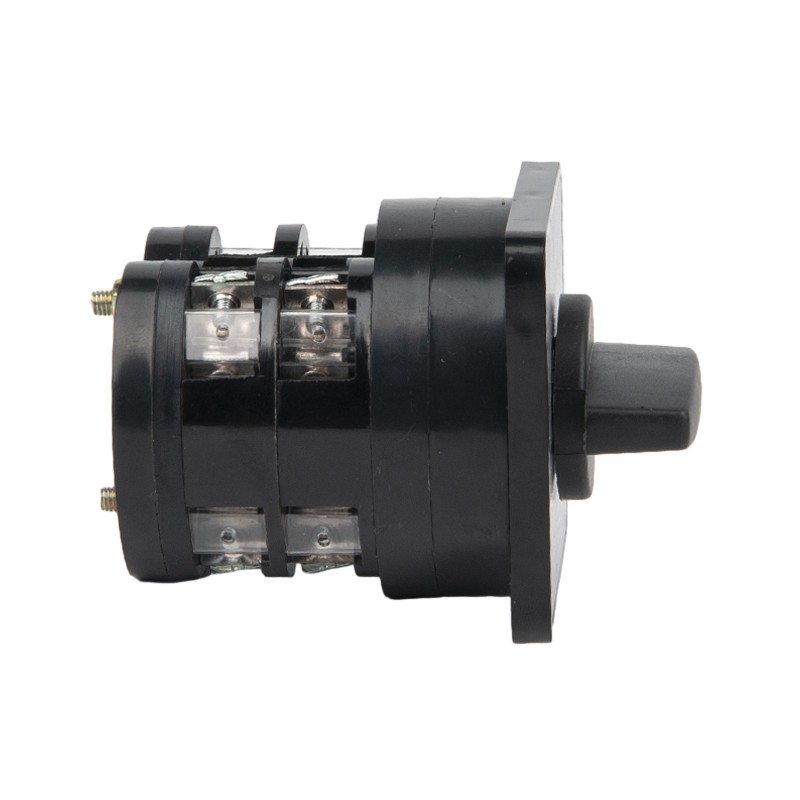

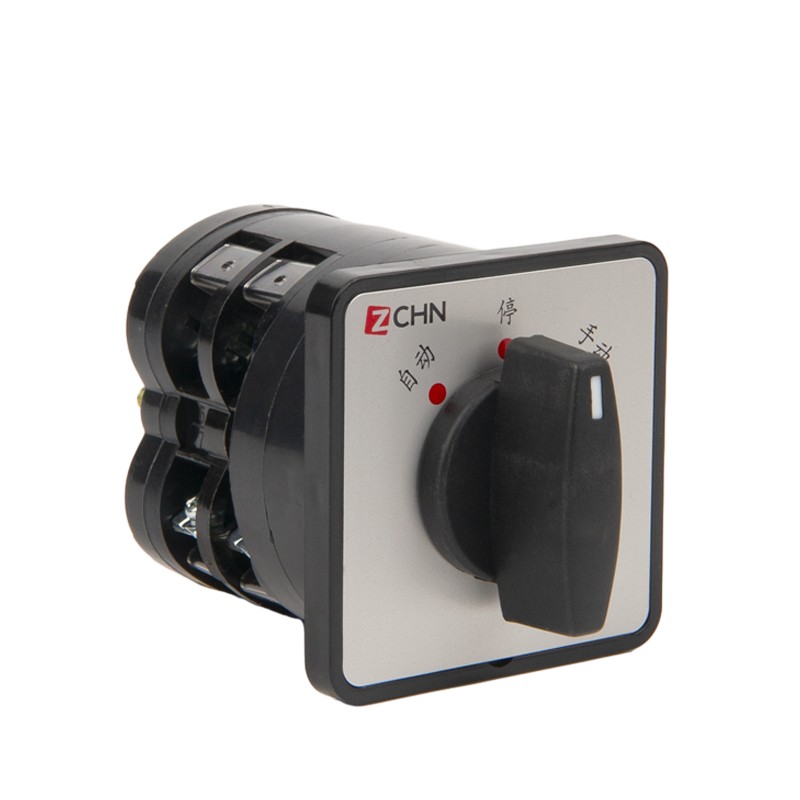

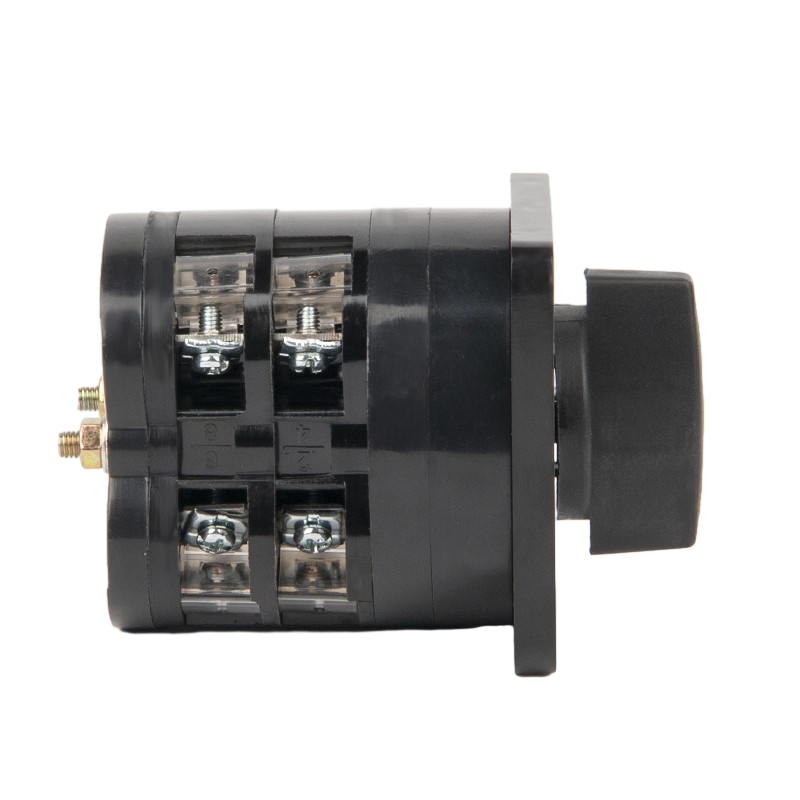

Công tắc thay đổi LW5

LW5 Series Universal Switch là một loại thiết bị điều khiển điện đa năng, được sử dụng rộng rãi trong lĩnh vực tự động hóa công nghiệp. Công tắc là một thiết kế kết hợp mô-đun với 6-12 cặp cụm tiếp xúc, cho phép điều khiển đa thiết bị thông qua các thông số kỹ thuật khác nhau của các cơ chế định vị và có dòng điện được xếp hạng lên tới 16A để phân lập điện đáng tin cậy.

Gửi yêu cầu

Mô tả Sản phẩm

Là thành phần cốt lõi của chuyển đổi mạch, nó không chỉ nhận ra việc chuyển đổi các đường dây điều khiển điện thông thường, mà còn trực tiếp khởi động điều khiển động cơ năng lượng vừa và nhỏ, chuyển đổi hoạt động đảo ngược và điều chỉnh tốc độ biến đổi đa tốc độ, đặc biệt phù hợp với môi trường làm việc cần thay đổi thiết kế cấu trúc. Lớp bảo vệ của nó đạt đến IP55, có thể thích nghi với môi trường công nghiệp ẩm ướt và bụi bặm. Bằng cách thay đổi sự kết hợp góc của cơ chế CAM, có thể nhận ra tối đa 6 chương trình điều khiển khác nhau để đáp ứng các yêu cầu điều khiển khác nhau của thiết bị máy công cụ, truyền tải máy móc, thiết bị nâng, v.v ... Sản phẩm phù hợp với tiêu chuẩn GB14048.3, thu được chứng nhận bắt buộc CCC.

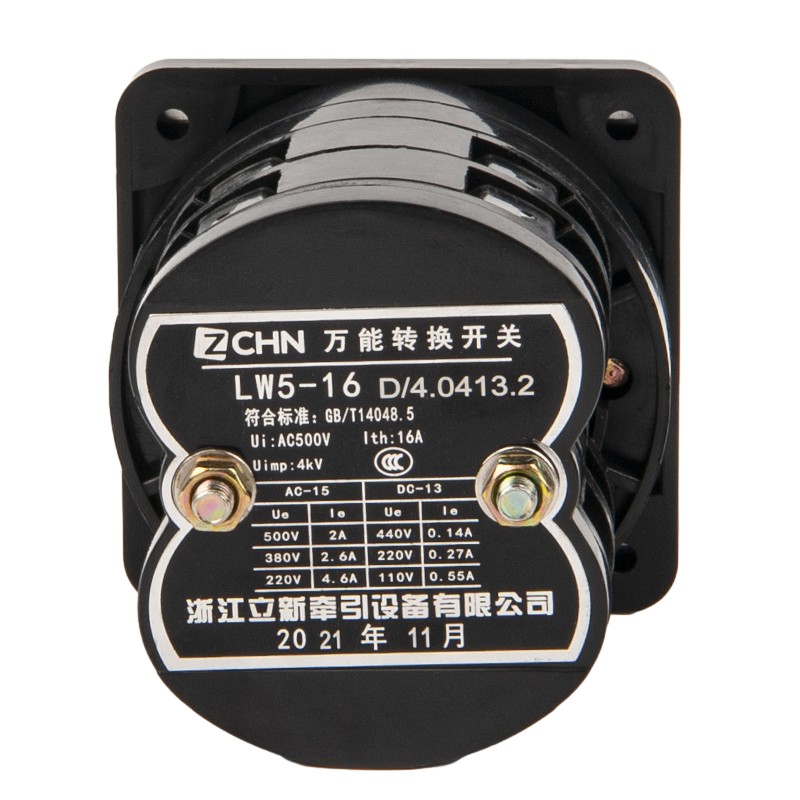

LIXIN Bảo vệ môi trường tham số chuyển đổi cam quay (Đặc điểm kỹ thuật)

sử dụng	Kiểm soát chính	Động cơ điều khiển trực tiếp
Ith a	16	16
Ue v	125220250380400500	380
các
AC-15 và	4.6 2.6 2.0
AC-3 và		12
AC-4 và		3.5
DC-13 điểm ngắt kép a	0,55 0,27 0,14
DC-13 điểm bốn điểm a	0,82 0,41 0,20

Lib

Tuổi thọ cơ học: 0,3 × 10⁶ chu kỳ, với tần số hoạt động là 300 chu kỳ mỗi giờ.

Tuổi thọ điện:

-Đối với các chu kỳ AC-15 và DC-13: 0,1 × 10⁶, với tần số hoạt động là 300 chu kỳ mỗi giờ.

- Đối với các chu kỳ AC-3: 0,1 × 10⁶, với tần số hoạt động là 120 chu kỳ mỗi giờ.

- Đối với các chu kỳ AC-4: 0,1 × 10⁶, với tần số hoạt động là 120 chu kỳ mỗi giờ.

Chế độ hoạt động	Mã tính năng	Vị trí của bộ truyền động
Loại tự sao chép	A	0 ° -45 °
Loại tự sao chép	B	45 ° → 0 ° -45 °
Loại định vị	C	0 ° 45 °
	D	45 ° 0 ° 45 °
	E	45 ° 0 ° 45 ° 90 °
	F	90 ° 45 ° 0 ° 45 ° 90 °
	G	90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	H	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	l	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 °
	J	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 °
	K	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	L	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	M	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 °
	N	45 ° 45 °
	P	90 ° 0 ° 90 °
