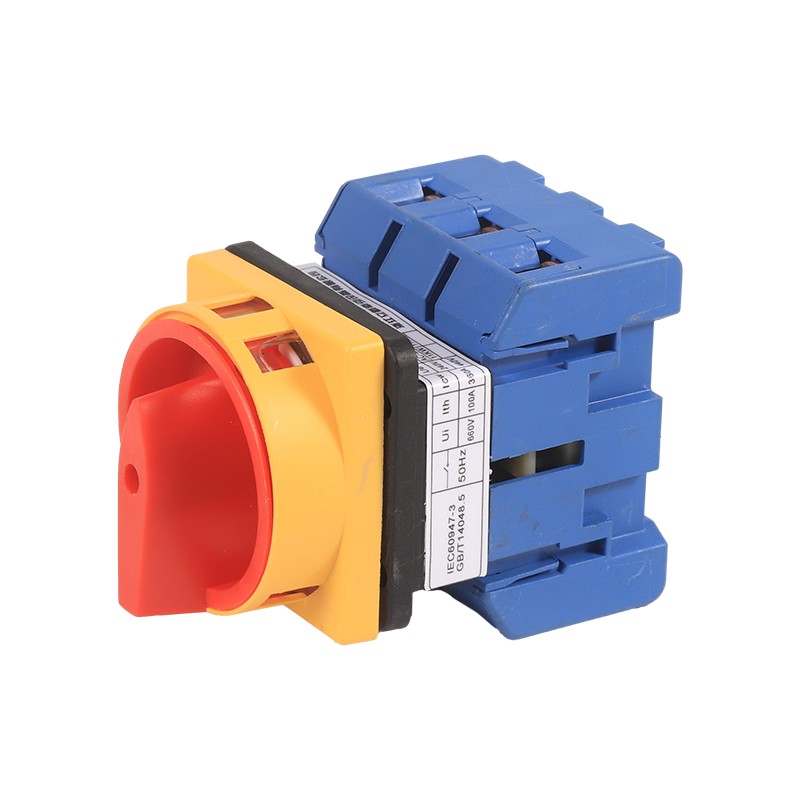

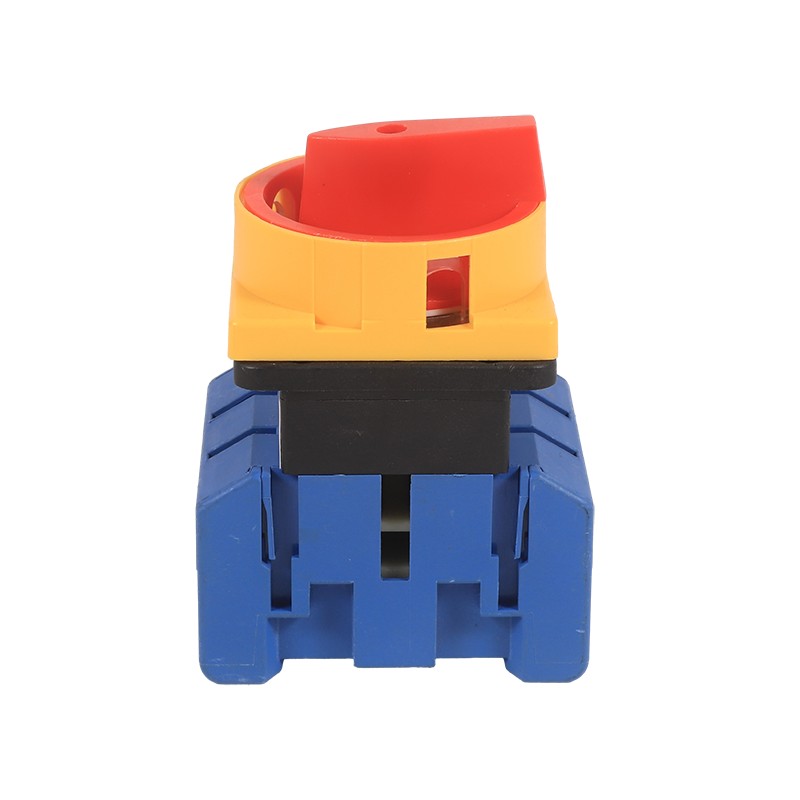

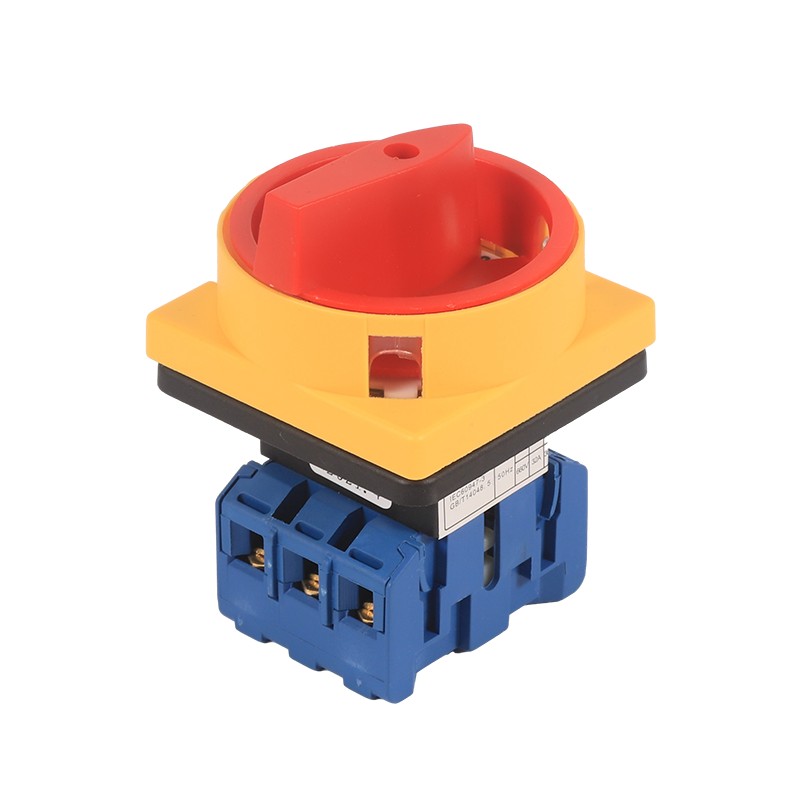

Chuyển đổi LW30 có những ưu điểm của kích thước nhỏ, cấu trúc nhỏ gọn, lựa chọn vật liệu tinh tế, cách điện tốt, chức năng bảo vệ ngón tay, an toàn và độ tin cậy, bạn có thể thêm các khối tiếp xúc khác trên khối tiêu chuẩn 3 cực mà không cần tháo công tắc, khoảng cách cách điện công tắc lớn hơn các công tắc tương tự khác, tốc độ ngắt kết nối nhanh, phù hợp với công tắc DC.
Loạt công tắc này áp dụng cấu trúc tổng hợp của nhựa kỹ thuật cường độ cao và vật liệu tiếp xúc hợp kim chất lượng cao, và tối đa hóa việc sử dụng không gian thông qua bố cục tiếp xúc ba chiều. Thành phần cốt lõi áp dụng hệ thống tiếp xúc phá vỡ đôi hợp kim, với thiết kế bằng sáng chế của cơ chế phá vỡ nhanh, ức chế hiệu quả việc tạo hồ quang. Các sản phẩm đã thông qua chứng nhận hệ thống quản lý chất lượng ISO9001 và CCC và các chứng nhận quốc tế khác. Với cấu trúc nhỏ gọn, hiệu suất an toàn tuyệt vời và sơ đồ cấu hình linh hoạt, loạt các công tắc này đã trở thành một thành phần điện quan trọng trong các tòa nhà thông minh, tự động hóa công nghiệp và các trường năng lượng mới.
Điều kiện làm việc bình thường
(1) Nhiệt độ không khí xung quanh không vượt quá +40 độ và nhiệt độ trung bình trong vòng 24 giờ không vượt quá 25 ° C;
(2) giới hạn thấp hơn của nhiệt độ không khí xung quanh không vượt quá -25 ° C
(3) độ cao của vị trí cài đặt không vượt quá 2000m;
(4) Khi nhiệt độ tối đa là +40 ° C, độ ẩm tương đối của không khí không vượt quá 50%. Độ ẩm tương đối cao hơn được cho phép ở nhiệt độ thấp hơn, chẳng hạn như 90% ở 20 ° C. Các biện pháp đặc biệt nên được thực hiện để đối phó với sự ngưng tụ đôi khi xảy ra do thay đổi nhiệt độ.
Điều kiện cài đặt
(1) công tắc được cài đặt trong điều kiện môi trường của ô nhiễm cấp 3;
(2) Cài đặt theo hướng dẫn được cung cấp bởi nhà máy.
Phân loại
1. Theo loại sử dụng
(1) AC-23A
(2) AC-3
2. Theo cấp độ bảo vệ được cung cấp (1) không có hộp chuyển đổi: IP20
(2) với hộp công tắc niêm phong nhựa nhiệt dẻo: IP65
Mã đặc điểm kỹ thuật phụ trợ
Số cấp độ: 3 cho cấp ba, 4 cho cấp độ thứ tư
Các liên hệ bổ sung: 0 không có, 1 với các liên hệ phụ trợ gắn bên
Thiết bị đầu cuối trung gian: 0 không có, 1 với thiết bị đầu cuối trung tính
Thiết bị đầu cuối mặt đất: 0 không có, 1 với thiết bị đầu cuối mặt đất
Thông số kỹ thuật mô hình |
LW30-25 (20) |
LW30-32 |
LW30-40 |
LW30-63 |
LW30-80 |
LW30-100 |
Đồng ý sưởi ấm hiện tại lth a |
25 (20) |
32 |
40 |
63 |
80 |
100 |
Điện áp hoạt động được đánh giá |
240 440 |
240 440 |
240 440 |
240 440 |
240 440 |
240 440 |
Giá trị định mức le/pe |
||||||
AC-21A và/KW |
20/- 20/- |
32/- 32/- |
40/- 40/- |
63/- 63/- |
80/- 80/- |
100/- 100/- |
AC-22A A/KW |
20/- 20/- |
32/- 32/- |
40/- 40/- |
63/- 63/- |
80/- 80/- |
100/- 100/- |
AC-23A A/KW |
15/4 15/7.5 |
22/5.5 22/11 |
30/7.5 30/15 |
43/11 43/22 |
57/18,5 57/30 |
70/22 70/37 |
AC-3 và/KW |
11.7/3 11.7/5.5 |
15/4 15/7.5 |
22/7.5 22/11 |
36/11 36/18.5 |
43/15 43/22 |
57/18,5 57/30 |
Ngày làm việc được đánh giá
Hệ thống làm việc 8 giờ/Hệ thống làm việc chu kỳ không liên tục, tần số hoạt động là 30 lần/h
Cuộc sống điện
10.000 lần cho AC-23, 6.000 lần cho AC-3, 2.000 lần cho các liên hệ phụ trợ
